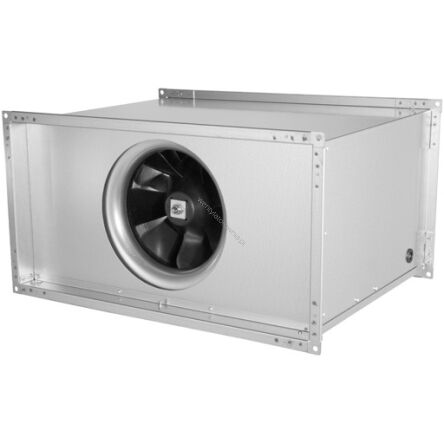

Wentylator kanałowy JETTEC REC 50/30/2400S

  • Dodaj recenzję:
  • Producent: Harmann
  • Dostępność: Brak

zastosowanie:
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Znajduj zastosowanie wszędzie tam, gdzie nie ma wystarczającego miejsca do montażu tradycyjnych wentylatorów z wirnikami promieniowymi.

maksymalna temperatura pracy:
45 - 70°C - w zależności od wybranego modelu

wyposażenie dodatkowe:
regulatory obrotów, żaluzja, króciec, złącze

konstrukcja:

Konstrukcja składa się z diagonalnego wentylatora typu JETTEC zabudowanego w prostokątnej obudowie (w części modeli występują dwa wentylatory pracujące równocześnie) oraz osobnego, dedykowanego tłumika akustycznego wykonanego z ocynkowanej blachy stalowej. Specjalnie zaprojektowana obudowa (podwójna warstwa blachy stalowej) zapewnia dużo lepszą redukcję hałasu emitowanego do otoczenia niż konstrukcje standardowe. Tłumiki kanałowe można zamontować przed lub za wentylatorem lub po obu stronach jednocześnie.

Zastosowanie dodatkowego tłumika SDR pozwala na znaczną redukcję poziomu hałasu emitowanego do kanału wentylacyjnego, w zależności od modelu od 16 do 22 dB(A). Dzięki zastosowaniu energooszczędnych wentylatorów JETTEC uzyskano znacznie bardziej kompaktowe wymiary obudowy, mniejsze zużycie energii elektrycznej, jak również ograniczono straty ciśnienia strumienia przepływającego powietrza, w porównaniu do standardowych wentylatorów z wirnikami promieniowymi. Po zdjęciu pokrywy, sekcję wentylatora można w całości wymontować, w celu przeprowadzenia prac serwisowych.

wirnik:
Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

napęd i sterowanie:
Jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz). Silniki posiadają zintegrowane zabezpieczanie termiczne z resetem manualnym lub posiadają końcówki uzwojeń TK wyprowadzone do puszki przyłączeniowej, które należy połączyć z odpowiednim przekaźnikiem ochrony termicznej. Silniki przystosowane są do napięciowej regulacji prędkości obrotowej w pełnym zakresie. Stopień ochrony Ip54, klasa izolacji F.

Dane techniczne

Typ Qmax
[m3/h]
Δp max
[Pa]
P max
[W]
U
[V]
I max
[A]
RPM max
[1/min]
t max *
[°C]
LwA
[dB(A)]
LpA
[dB(A)]
masa
[kg]
nr kat.
JETTEC REC 50/25/1700S 1740 490 180 230 1,0 2880 65 (55) 55 48 13,4 12774400
JETTEC REC 50/30/2400S 2420 610 280 230 1,7 2890 80 (55) 61 54 16,5 12774200
JETTEC REC 60/30/2400S 2400 600 282 230 1,7 2890 80 (55) 58 51 17,5 12773800
JETTEC REC 60/30/4900S 4900 620 570 230 3,3 2890 80 (55) 63 56 25,6 12774000
JETTEC REC 60/35/3500S 3510 740 547 230 3,2 2850 80 (70) 63 56 25,2 12773600
JETTEC REC 60/35/4900S 4940 610 560 230 3,3 2870 80 (55) 66 59 26,4 12773400
JETTEC REC 60/35/5000S 4970 940 940 230 5,2 2860 75 (45) 64 57 27,5 12773200
JETTEC REC 70/40/7100S 7150 720 1040 230 6,6 2870 80 (70) 63 56 41,6 12773000
JETTEC REC 80/50/10000S 10050 960 1890 230 10,6 2850 75 (45) 66 59 48,7 12772800
JETTEC REC 100/50/9900S 9885 930 1840 230 10,2 2850 75 63 56 53 13032100



* Maksymalna temperatura pracy dla napięcia znamionowego, w nawiasie podano maksymalną temperaturę pracy przy regulacji prędkości obrotowej.
