Wentylatory promieniowe TSA

Wentylatory promieniowe TSA Harmann

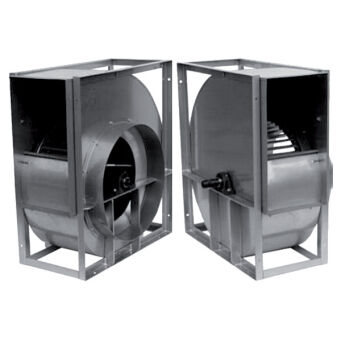

Modele serii TSA są wentylatorami promieniowymi średnio-ciśnieniowymi jednostronnie ssącymi, dostępne są w 9 wielkościach od 9/4 do 30/14, występują w dwóch wariantach wykonania:

SR – z ramą wzmacniającą bez poprzecznych wsporników, wielkości od 9/4 do 18/9,
R – z pełną ramą wzmacniającą, wielkości od 20/10 do 30/14.

Konstrukcja:

Obudowa wykonana z cynkowanej galwanicznie blachy stalowej. Wlot we wszystkich modelach został zakończony okrągłym króćcem w celu łatwego podłączenia do sieci kanałów. Mocowanie łożysk serii SR zostało wykonane z blachy stalowej od strony silnika, oraz za pomocą standardowego anty-wibracyjnego łącznika od strony ssawnej. Dla serii R łożyska z obu stron zamocowane są za pomocą żeliwnych wsporników. Wał napędowy wykonany z giętej stali o tolerancji H8 i pokryty lakierem ochronnym, jego koniec został przystosowany do montażu napędu pasowego.

Wirnik:

Wyważany statycznie i dynamicznie (zgodnie z VDI 2060) wirnik z łopatkami pochylonymi do przodu, wykonany z cynkowanej galwanicznie blachy stalowej. Łopatki profilowane w celu zapewnienia maksymalnej sprawności pracy.

Zastosowanie:

Do zabudowy w centralach wentylacyjnych i klimatyzacyjnych, nawiew powietrza do suszenia, chłodzenie szaf sterowniczych i elementów automatyki, chłodzenie elementów maszyn, nawiew lub wywiew w procesach produkcyjnych.

Wykonanie specjalne:

Wentylatory TSA mogą być również wykonane w wersjach specjalnych:

w wykonaniu oddymiającym 400^oC/2h - modele TSA, wielkości od 9/4 do 30/14,
w wykonaniu oddymiającym 400^oC/2h - modele THLE, łopatki pochylone do tyłu, wielkości od 225 do 1400.

PRZED ZAKUPEM ZAPYTAJ O DOSTĘPNOŚĆ

Dane techniczne

Typ	Seria	RPM _max [1/min]	P _max [kW]	masa [kg]	Moment bezwładności [Kg m²]	nr kat.
TSA 15/7	SR	1600	4	23	0,168	150700SR
TSA 18/9	SR	1300	5	30	0,369	180900SR
TSA 20/10	R	1100	7	68	0,586	2010000R
TSA 22/11	R	1000	7	75	0,84	2211000R
TSA 25/13	R	900	10	89	1,309	2513000R
TSA 30/14	R	750	11	120	2,581	3014000R
