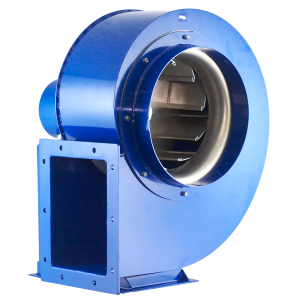

Wentylatory promieniowe wysokociśnieniowe HBB Venture Industries
Zastosowanie
Transport czystego powietrza
Konstrukcja
Wysokociśnieniowe wentylatory promieniowe o napędzie bezpośrednim. Obudowa spawana z blachy stalowej. Wirnik z łopatkami pochylonymi do tyłu, spawany z blachy stalowej lub aluminiowej. Obudowy i wirniki z blachy kwasoodpornej lub cynkowanej na życzenie. Wentylatory standardowo wykonywane są w figurze LG 270. Wentylatory w innych figurach na życzenie. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 5010 - niebieski). Maksymalna temperatura tłoczonego medium 80°C. Temperatura otoczenia silnika od -15°C do 40°C. Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o.o.
Silnik elektryczny
Trójfazowe silniki indukcyjne 220–240/380–420V, 50Hz (400/690V, 50Hz ponad 3kW) wykonane w klasie izolacji F w stopniu ochrony IP 55. Silniki są wykonane zgodnie z wymaganiami Polskiej Normy PN-EN 600341:2001, przepisów międzynarodowych IEC 34-1 oraz normom DIN VDE 0530. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, silniki dwubiegowe, silniki w wykonaniu morskim, przystosowane do regulacji, mogą być dostarczone na życzenie.
| Nazwa | Bieg | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
|---|---|---|---|---|---|---|---|---|---|---|
| HBB-2-355/53-110T | 400 | 2900 | 1100 | 2.5 | 1800 | 2100 | 57 | -15 | 40 | |
| HBB-2-400/63-220T | 400 | 2900 | 2200 | 4.6 | 4400 | 2700 | 67 | -15 | 40 | |
| HBB-2-450/71-400T IE3 | 400 | 2900 | 4000 | 7.8 | 4000 | 3500 | 75 | -15 | 40 | |
| HBB-2-500/85-750T IE3 | 400 | 2900 | 7500 | 14 | 7500 | 4500 | 125 | -15 | 40 | |
| HBB-2-560/95-1100T IE3 | 400 | 2900 | 11000 | 21.2 | 9000 | 5500 | 140 | -15 | 40 | |
| HBB-2-630/106-1850T IE3 | 400 | 2950 | 18500 | 32 | 8200 | 7100 | 297 | -15 | 40 | |
| HBB-2-630/106-2200T IE3 | 400 | 2950 | 22000 | 41 | 14000 | 7100 | 299 | -15 | 40 | |
| HBB-2-710/85-2200T IE3 | 400 | 2950 | 22000 | 38 | 7000 | 8100 | 290 | -15 | 40 | |
| HBB-2-710/85-3000T IE3 | 400 | 2950 | 30000 | 45 | 12000 | 8100 | 390 | -15 | 40 | |
| HBB-2-800/132-4500T IE3 | 400 | 2950 | 45000 | 77 | 11000 | 11000 | 600 | -15 | 40 | |
| HBB-2-800/132-5500T IE3 | 400 | 2950 | 55000 | 95 | 15000 | 11000 | 700 | -15 | 40 | |
| HBB-2-800/132-7500T IE3 | 400 | 2950 | 75000 | 128 | 30000 | 11000 | 850 | -15 | 40 |
