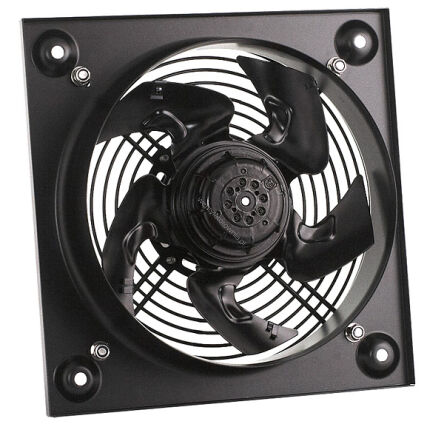

Wentylator osiowy HXTR/4-450

Zastosowanie
Wentylacja ogólna pomieszczeń przemysłowych i użytkowych (sklepy, biura, garaże, magazyny). Urządzenia chłodnicze. Maksymalna wilgotność względna 95%.

Konstrukcja
Wentylatory osiowe o zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji. Obudowa wytłaczane z galwanizowanej blachy stalowej. Siatka ochronna na wlocie. Wirnik o profilowanych łopatkach pozwalający na uzyskanie dużych wydajności przy niskim poziomie hałasu. W modelach Ø250-400 wirnik wykonany jest z blachy stalowej, a w modelach Ø450-710 z aluminium. Wirnik z silnikiem wyważane są dynamicznie. Wentylator pokryty jest podwójną powłoką gruntową i zewnętrzną, odporną farbą poliestrową. Wentylatory standardowo dostarczane w wersji wyciągowej (A) - kierunek przepływu od silnika do wirnika. Na zamówienie możliwa jest wersja (B) o odwrotnym kierunku przepływu.

Silnik elektryczny
Silnik asynchroniczny, z wirującym stojanem, jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz (model Ø250–230/400V, 50 Hz). Silniki przystosowane są do napięciowej regulacji prędkości obrotowej (nie dotyczy HXBR/4-630) i standardowo posiadają zabezpieczenie termiczne. Stopień ochrony IP 54, klasa izolacji F.

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
HXBR/2-200   230 2780 80 0.4 810 134 4 -40 60
HXTR/12-800   400 450 309 0.7 12050 48 43 -40 70
HXTR/8-800   400 650 802 1.5 17460 99 45 -40 70
HXBR/2-250   230 2800 124 0.5 1560 110 7 -40 60
HXTR/2-250 230v 230 2800 112 0.5 1530 119 7 -40 60
HXTR/2-250 400v 400 2800 112 0.3 1530 119 7 -40 60
HXBR/4-250   230 1440 42 0.2 760 34 6.5 -40 60
HXTR/4-250 230v 230 1475 47 0.4 770 33 6.5 -40 60
HXTR/4-250 400v 400 1475 47 0.2 770 33 6.5 -40 60
HXBR/4-315   230 1445 112 0.6 1950 70 7 -40 40
HXTR/4-315   400 1450 98 0.3 2020 78 7 -40 70
HXBR/4-355   230 1400 145 0.7 2870 95 7.5 -40 60
HXTR/4-355   400 1410 145 0.4 2890 94 7.5 -40 70
HXBR/4-400   230 1395 268 1.2 5080 88 9 -40 65
HXTR/4-400   400 1380 258 0.5 4870 84 9 -40 60
HXBR/4-450   230 1390 473 2 6820 132 11.5 -40 50
HXTR/4-450   400 1420 450 0.9 6910 143 11.5 -40 60
HXBR/4-500   230 1420 847 3.5 8770 209 16 -40 70
HXTR/4-500   400 1410 943 1.9 9490 200 16 -40 70
HXBR/4-560   230 1390 1225 5.1 11920 185 21.5 -40 45
HXTR/4-560   400 1410 1218 2.4 11990 220 21.5 -40 70
HXBR/4-630   230 1430 1212 5.3 14100 180 24 -40 40
HXTR/4-630   400 1420 1216 2.3 13540 215 24 -40 60
HXBR/6-400   230 935 124 0.6 3300 42 9 -40 50
HXTR/6-400   400 875 123 0.5 3610 34 9 -40 70
HXBR/6-450   230 925 138 0.6 4370 59 11.5 -40 70
HXTR/6-450   400 940 156 0.4 4360 60 11.5 -40 60
HXBR/6-500   230 930 255 1.3 5510 83 16 -40 70
HXTR/6-500   400 915 270 0.5 5970 82 16 -40 70
HXBR/6-560   230 915 414 2 8140 98 21.5 -40 65
HXTR/6-560   400 915 482 0.9 8890 97 21.5 -40 70
HXBR/6-630   230 915 587 2.6 11380 110 24 -40 40
HXTR/6-630   400 895 651 1.2 11870 99 24 -40 60
HXTR/6-710   400 930 1116 2.4 15710 145 27 -40 40
HXTR/6-800/28   400 920 1910 3.8 24380 195 46 -40 50
