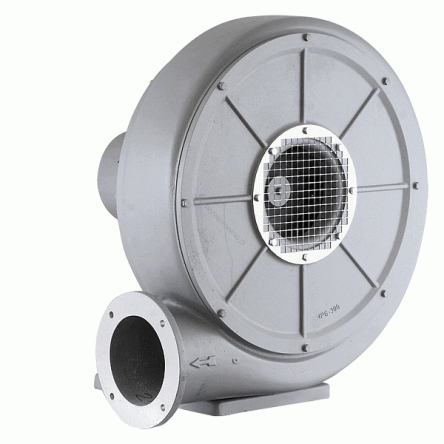

WENTYLATOR PROMIENIOWY MBA
Zastosowanie
Układy transportu pneumatycznego (np. produkcja PET), nadmuch w układach suszenia (np. maszyny graficzne i obróbka tworzyw sztucznych), systemy nadmuchu powietrza w układach spalania/obróbki termicznej (np. piece topialne), itp.
Konstrukcja
Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim. Wirniki z łopatkami pochylonymi do tyłu nitowane z blachy aluminiowej, wyważane dynamicznie wg ISO1940. Obudowa odlewana ze stopów aluminium. Standardowo wlot wentylatora jest wyposażony w stalową osłonę. Wentylatory przystosowane są do transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń. Wirniki spawane stalowe lub ze stali nierdzewnej oferowane są na życzenie. Wentylatory MBA wykonywane są standardowo w figurze LG270, istnieje możliwość zmiany figury na dowolną LG, na życzenie wykonywane są w figurze RD. Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 7042 - szary).
Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V lub 400V, 50Hz, lub jednofazowy 230V, 50Hz z kondensatorem.
Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP55.
Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.
Nazwa | Bieg | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
---|---|---|---|---|---|---|---|---|---|---|
MBA 25T LG | 400 | 2800 | 120 | 0.35 | 370 | 1150 | 8 | -20 | 80 | |
MBA 30T LG IE3 | 400 | 2800 | 250 | 0.55 | 770 | 1260 | 8.5 | -20 | 80 | |
MBA 40S LG IE3 | 230 | 2800 | 370 | 1 | 1150 | 1850 | 13.5 | -20 | 80 | |
MBA 40T LG IE3 | 400 | 2800 | 370 | 1 | 1150 | 1850 | 13.5 | -20 | 80 | |
MBA 75S LG IE3 | 230 | 2800 | 550 | 1.4 | 940 | 2510 | 15 | -20 | 80 | |
MBA 75T LG IE3 | 400 | 2800 | 550 | 1.4 | 940 | 2510 | 15 | -20 | 80 | |
MBA 110S LG IE3 | 230 | 2820 | 750 | 1.8 | 1030 | 2320 | 18.5 | -20 | 80 | |
MBA 110T LG IE2 | 400 | 2820 | 750 | 1.8 | 1030 | 2320 | 18.5 | -20 | 80 | |
MBA 220S LG | 230 | 2860 | 1500 | 9.5 | 2100 | 3300 | 22.5 | -20 | 80 | |
MBA 220T LG IE2 | 400 | 2860 | 1500 | 3.4 | 2100 | 3300 | 20.5 | -20 | 80 | |
MBA 300S LG | 230 | 2860 | 1500 | 9.5 | 2190 | 3300 | 25 | -20 | 80 | |
MBA 300T LG270 IE2 | 400 | 2860 | 1500 | 3.4 | 2190 | 3300 | 23 | -20 | 80 | |
MBA 400T LG270 IE2 | 400 | 2900 | 3000 | 6.5 | 3030 | 3700 | 60 | -20 | 80 | |
MBA 600T IE3 | 400 | 2900 | 11000 | 20.2 | 6000 | 6300 | 83 | -20 | 80 |
