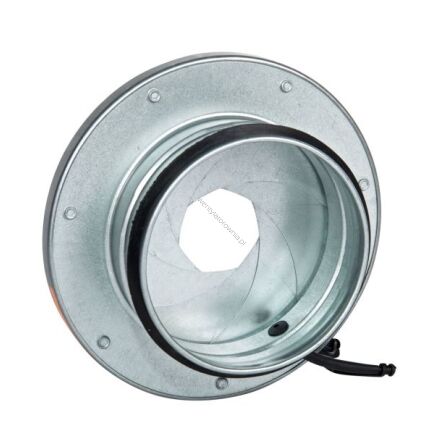

Przepustnica soczewkowa IRIS do pomiaru i dokładnej regulacji przepływu. Główne atuty to niski poziom hałasu oraz współosiowy z kanałem wentylacyjnym przepływ powietrza. Obudowa i łopatki wykonane z galwanizowanej blachy stalowej, mechanizm regulacyjny z tworzywa sztucznego, uszczelki na przyłączach nyplowych z gumy EPDM.
Przepustnica standardowo wyposażona jest w końcówki do pomiaru ciśnienia. Posiada możliwość całkowitego otwarcia w celu czyszczenia instalacji (zbędne klapy rewizyjne w pobliżu przepustnicy). Nie ma możliwości całkowitego zamknięcia przepustnicy.
| Typ | Ød [mm] |
ØD [mm] |
L [mm] |
A [mm] |
B [mm] |
|---|---|---|---|---|---|
| IRIS 80 | 79 | 125 | 120 | 35 | 22 |
| IRIS 100 | 99 | 165 | 110 | 30 | 32 |
| IRIS 125 | 124 | 188 | 110 | 30 | 32 |
| IRIS 160 | 159 | 230 | 110 | 30 | 35 |
| IRIS 200 | 199 | 285 | 110 | 30 | 42 |
| IRIS 250 | 249 | 335 | 132 | 40 | 42 |
| IRIS 315 | 314 | 410 | 132 | 40 | 47 |
| IRIS 400 | 398 | 525 | 155 | 50 | 62 |
| IRIS 500 | 498 | 655 | 170 | 50 | 77 |
| IRIS 630 | 628 | 815 | 170 | 50 | 92 |
| IRIS 800 | 798 | 1015 | 270 | 100 | 107 |
