Zastosowanie
Wentylatory dachowe wyciągowe CRV przeznaczone są do wentylacji pomieszczeń o niskim stopniu zanieczyszczenia powietrza. Stosowane są w instalacjach wyciągowych z mieszkań, supermarketów, hal przemysłowych, warsztatów, magazynów, toalet, garaży, parkingów, budynków gospodarczych.
Konstrukcja

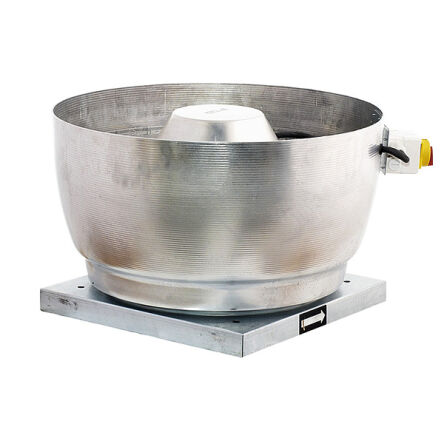

Promieniowe wentylatory dachowe z wyrzutem pionowym CRVB, CRVT charakteryzują się zwartą niską budową. W wentylatorach stosowane są wirniki z łopatkami pochylonymi do tyłu. Podstawa wentylatora wykonana z galwanizowanej blachy stalowej, czasza wentylatora tłoczona z blachy aluminiowej. Na obudowie zamontowana jest puszka przyłączeniowa. Wylot wentylatora zabezpieczony jest osłoną. Wentylatory przystosowane do pracy w pozycji poziomej, są przystosowane do montażu na dachach płaskich, po zastosowaniu odpowiednich podstaw dachowych mogą być montowane na dachach pochyłych.
Silnik elektryczny
Jednofazowy 230V, 50Hz lub trójfazowy 400V, 50Hz silnik indukcyjny z zewnętrznym wirnikiem. Silniki przystosowane do płynnej regulacji napięciowej prędkości obrotowej. Silniki przystosowane do regulacji falownikiem na zapytanie. W uzwojeniu silnika znajduje się termiczne zabezpieczenie przed przeciążeniem.
| Nazwa | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
|---|---|---|---|---|---|---|---|---|---|
| CRVB/2 225 | 230 | 2450 | 140 | 0.63 | 1030 | 565 | 7.5 | -40 | 50 |
| CRVB/2 250 | 230 | 2450 | 140 | 0.63 | 1180 | 565 | 8 | -40 | 70 |
| CRVB/4 225 | 230 | 1450 | 50 | 0.25 | 620 | 165 | 7.5 | -40 | 60 |
| CRVB/4 250 | 230 | 1450 | 50 | 0.25 | 720 | 175 | 8 | -40 | 70 |
| CRVB/4 280 | 230 | 1400 | 85 | 0.4 | 1170 | 222 | 12 | -40 | 50 |
| CRVB/4 315 | 230 | 1400 | 140 | 0.6 | 1780 | 305 | 19 | -40 | 70 |
| CRVB/4 355 | 230 | 1370 | 230 | 0.85 | 2810 | 400 | 24 | -40 | 70 |
| CRVB/4 400 | 230 | 1400 | 410 | 2 | 3960 | 465 | 25 | -40 | 60 |
| CRVB/4 450 | 230 | 1350 | 540 | 2.4 | 5970 | 570 | 43 | -40 | 70 |
| CRVB/4 500 | 230 | 1400 | 1200 | 5.2 | 7850 | 720 | 45 | -40 | 70 |
| CRVB/6 315 | 230 | 965 | 70 | 0.4 | 1220 | 139 | 19 | -40 | 70 |
| CRVB/6 355 | 230 | 950 | 80 | 0.4 | 1960 | 185 | 24 | -40 | 70 |
| CRVB/6 400 | 230 | 935 | 150 | 0.7 | 2640 | 208 | 25 | -40 | 60 |
| CRVB/6 450 | 230 | 900 | 260 | 1.2 | 4160 | 265 | 27 | -40 | 70 |
| CRVB/6 500 | 230 | 890 | 340 | 1.5 | 4960 | 300 | 28 | -40 | 70 |
| CRVB/6 560 | 230 | 895 | 640 | 2.75 | 7170 | 390 | 32 | -40 | 70 |
| CRVB/6 630 | 230 | 910 | 1000 | 4.9 | 9790 | 520 | 53 | -40 | 50 |
| CRVB/8 500 | 230 | 690 | 270 | 1.3 | 4000 | 180 | 28 | -40 | 60 |
| CRVB/8 560 | 230 | 650 | 360 | 1.6 | 4930 | 210 | 32 | -40 | 60 |
| CRVB/8 630 | 230 | 670 | 460 | 2.1 | 6680 | 290 | 53 | -40 | 70 |
| CRVT/4 315 | 400 | 1440 | 140 | 0.6 | 1830 | 317 | 19 | -40 | 70 |
| CRVT/4 355 | 400 | 1410 | 190 | 0.6 | 3020 | 420 | 24 | -40 | 60 |
| CRVT/4 400 | 400 | 1340 | 290 | 0.7 | 3950 | 465 | 25 | -40 | 70 |
| CRVT/4 450 | 400 | 1215 | 650 | 1.8 | 5770 | 540 | 43 | -40 | 70 |
| CRVT/4 500 | 400 | 1400 | 1200 | 2.1 | 7740 | 700 | 45 | -40 | 60 |
| CRVT/4 560 | 400 | 1380 | 2045 | 3.76 | 10110 | 910 | 49 | -40 | 40 |
| CRVT/6 315 | 400 | 990 | 85 | 0.45 | 1200 | 139 | 19 | -40 | 70 |
| CRVT/6 355 | 400 | 975 | 120 | 0.4 | 1970 | 183 | 24 | -40 | 70 |
| CRVT/6 400 | 400 | 950 | 125 | 0.4 | 2610 | 200 | 25 | -40 | 60 |
| CRVT/6 450 | 400 | 920 | 175 | 0.44 | 4050 | 253 | 27 | -40 | 70 |
| CRVT/6 500 | 400 | 915 | 250 | 0.62 | 5020 | 298 | 28 | -40 | 70 |
| CRVT/6 560 | 400 | 900 | 400 | 1 | 6870 | 375 | 32 | -40 | 50 |
| CRVT/6 630 | 400 | 915 | 800 | 1.9 | 9790 | 510 | 53 | -40 | 50 |
| CRVT/8 500 | 400 | 690 | 180 | 0.65 | 3900 | 180 | 28 | -40 | 60 |
| CRVT/8 560 | 400 | 650 | 240 | 0.7 | 5270 | 201 | 32 | -40 | 60 |
| CRVT/8 630 | 400 | 635 | 300 | 0.7 | 7110 | 255 | 53 | -40 | 70 |
