Jak czytać charakterystyki wentylatorów? Praktyczny poradnik

Charakterystyka wentylatora pokazuje, jak zmieniają się jego parametry pracy w zależności od ilości transportowanego powietrza i oporów instalacji. Prawidłowe odczytanie wykresu pozwala sprawdzić, czy dany wentylator osiągnie wymaganą wydajność, pokona opory kanałów, filtrów i kratek, a jednocześnie nie przeciąży silnika.

Nie należy wybierać wentylatora wyłącznie na podstawie maksymalnej wydajności podanej w katalogu. Wartość maksymalna najczęściej dotyczy pracy przy bardzo małym oporze, natomiast po podłączeniu urządzenia do rzeczywistej instalacji przepływ powietrza będzie mniejszy. O rzeczywistych parametrach decyduje punkt pracy, czyli przecięcie charakterystyki wentylatora z krzywą oporów instalacji.

Co przedstawia charakterystyka wentylatora?

Podstawowa charakterystyka wentylatora przedstawia zależność pomiędzy:

• strumieniem objętości powietrza,
• ciśnieniem wytwarzanym przez wentylator,
• prędkością obrotową,
• poborem mocy,
• sprawnością,
• poziomem hałasu.

Najczęściej na jednej osi znajduje się przepływ powietrza, a na drugiej spręż lub ciśnienie. Dodatkowe linie mogą przedstawiać pobór mocy, sprawność, prędkość obrotową albo różne warianty regulacji wentylatora.

Jak czytać osie wykresu wentylatora?

Oś pozioma – wydajność powietrza Q

Na osi poziomej znajduje się zazwyczaj strumień objętości powietrza oznaczany literą Q.

Najczęściej stosowane jednostki to:

• m³/h – metry sześcienne na godzinę,
• m³/s – metry sześcienne na sekundę,
• l/s – litry na sekundę,
• CFM – stopy sześcienne na minutę.

W Polsce producenci najczęściej podają wydajność w m³/h.

Przykładowo wartość 3000 m³/h oznacza, że w określonych warunkach wentylator może przetłoczyć 3000 metrów sześciennych powietrza w ciągu godziny.

Oś pionowa – spręż lub ciśnienie Δp

Na osi pionowej znajduje się ciśnienie wytwarzane przez wentylator, najczęściej podawane w paskalach.

Można spotkać między innymi:

• ciśnienie statyczne,
• ciśnienie dynamiczne,
• ciśnienie całkowite,
• spręż statyczny,
• spręż całkowity.

W dokumentacji technicznej najczęściej występują jednostki:

• Pa – paskale,
• mm H₂O – milimetry słupa wody,
• in.w.g. – cale słupa wody.

AMCA wskazuje, że na typowym wykresie przepływ znajduje się na osi poziomej, natomiast ciśnienie statyczne albo całkowite na osi pionowej.

Czym różni się wydajność od sprężu wentylatora?

Wydajność wentylatora określa ilość transportowanego powietrza.

Spręż wentylatora informuje, jaki opór przepływu urządzenie jest w stanie pokonać.

Duża wydajność nie oznacza automatycznie wysokiego sprężu. Wentylator może osiągać 5000 m³/h przy swobodnym przepływie, ale po podłączeniu do rozbudowanej instalacji kanałowej jego wydajność może spaść do 3000 m³/h.

Im większe opory instalacji, tym mniejszą ilość powietrza może przetłoczyć wentylator. Opory powodują między innymi:

• przewody wentylacyjne,
• kolana i trójniki,
• przepustnice,
• kratki i nawiewniki,
• filtry,
• wymienniki ciepła,
• tłumiki,
• zwężenia kanałów.

Filtry, kratki i inne elementy instalacji powodują opór statyczny, który ogranicza przepływ powietrza.

Jak wygląda charakterystyka wentylatora?

Typowa charakterystyka ciśnieniowo-przepływowa opada od lewej do prawej strony.

Po lewej stronie wykresu wentylator osiąga wysokie ciśnienie, ale przepływ powietrza jest mały. Po prawej stronie przepływ jest wysoki, ale ciśnienie dostępne do pokonania oporów instalacji jest niewielkie.

Dwa skrajne punkty to:

Punkt zamknięcia

Przepływ powietrza jest bliski zeru, natomiast ciśnienie osiąga wysoką wartość. Taki stan może wystąpić przy zamkniętej przepustnicy albo zablokowanym przewodzie.

Swobodny przepływ

Wentylator osiąga maksymalną wydajność, ale praktycznie nie pokonuje oporów. Jest to warunek laboratoryjny zbliżony do pracy bez kanałów, filtrów i innych elementów instalacji.

Żaden z tych skrajnych punktów nie powinien być automatycznie traktowany jako normalny punkt pracy.

Co to jest punkt pracy wentylatora?

Punkt pracy to miejsce przecięcia dwóch krzywych:

1. charakterystyki wentylatora,
2. charakterystyki oporów instalacji.

W tym miejscu ciśnienie wytwarzane przez wentylator jest równe oporowi stawianemu przez instalację. Jest to rzeczywista wydajność i rzeczywisty spręż układu.

Przykład z wykresu:

Wentylator bez podłączonej instalacji może osiągać ponad 5000 m³/h. Po uwzględnieniu oporów kanałów, filtrów i kratek punkt pracy wypada jednak przy około:

• 3760 m³/h,
• 460 Pa.

To właśnie te wartości należy przyjąć jako rzeczywiste parametry pracy przedstawionego układu.

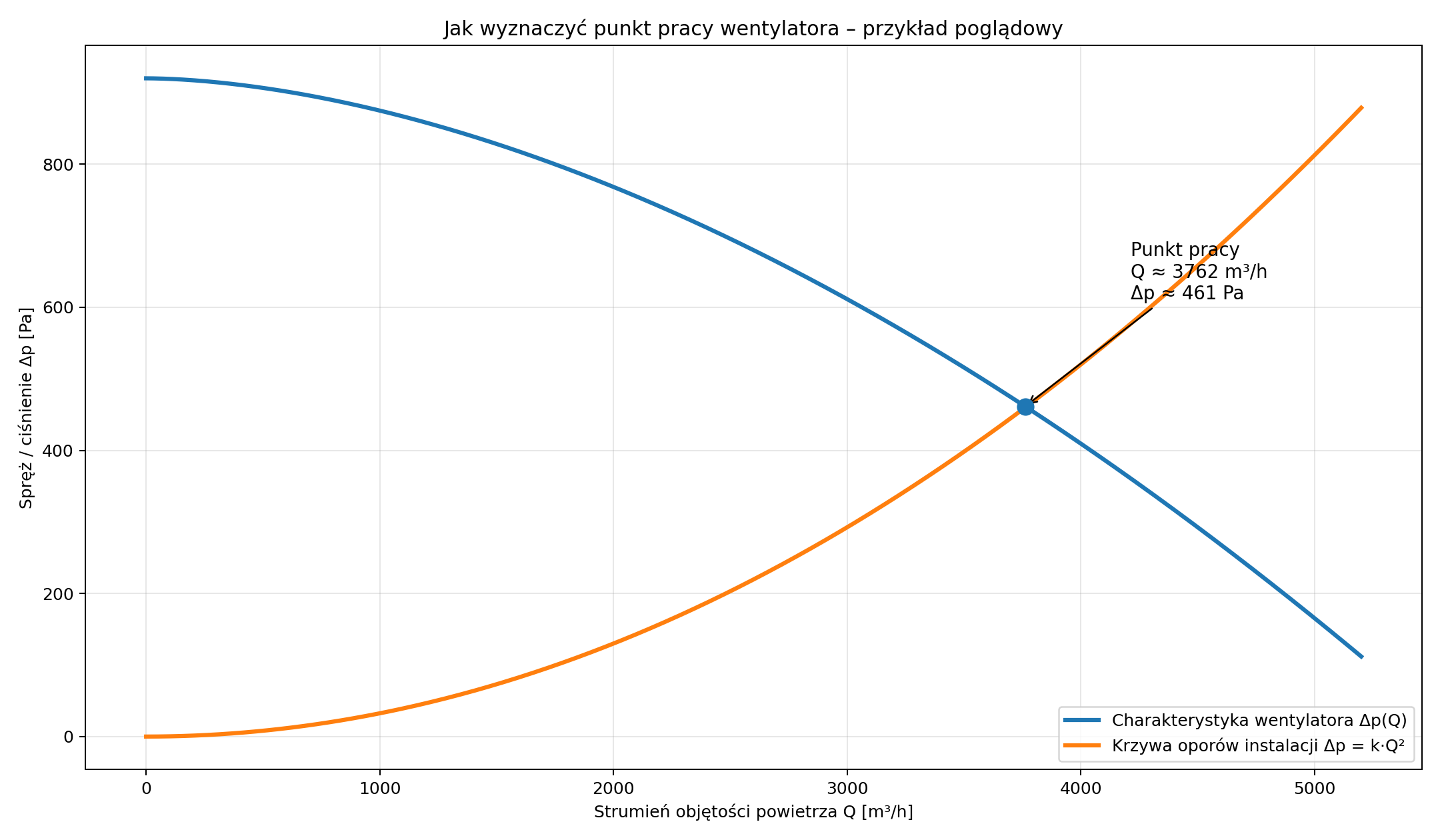

Miejsce na wykres:
„Charakterystyka wentylatora i krzywa oporów instalacji – punkt pracy”.

Tekst alternatywny ALT:
„Charakterystyka wentylatora i krzywa oporów instalacji z zaznaczonym punktem pracy”.

Czym jest krzywa oporów instalacji?

Krzywa oporów pokazuje, jak zmieniają się straty ciśnienia w instalacji wraz ze wzrostem przepływu.

W typowej instalacji wentylacyjnej można przyjąć zależność:

Δp = k × Q²

Oznacza to, że opory instalacji rosną w przybliżeniu proporcjonalnie do kwadratu przepływu.

Jeżeli przepływ wzrośnie dwukrotnie, opory mogą wzrosnąć około czterokrotnie. Dlatego niewielkie zwiększenie wymaganej wydajności może wymagać znacznie większego sprężu i większej mocy.

Krzywa oporów zmienia się, gdy zmienia się sama instalacja. Przykładowo zabrudzony filtr, przymknięta przepustnica albo dodatkowe kolano zwiększają opór i przesuwają punkt pracy w stronę mniejszego przepływu. Otworzenie przepustnicy lub wymiana zabrudzonego filtra zmniejszają opór.

Jak odczytać charakterystykę wentylatora krok po kroku?

Krok 1. Sprawdź jednostki

Przed rozpoczęciem analizy sprawdź:

• jednostkę przepływu,
• jednostkę ciśnienia,
• rodzaj prezentowanego ciśnienia,
• temperaturę i gęstość powietrza,
• prędkość obrotową,
• częstotliwość zasilania,
• pozycję montażową wentylatora.

Nie należy bezpośrednio porównywać wykresów sporządzonych dla różnych warunków bez odpowiedniego przeliczenia.

Krok 2. Określ wymaganą wydajność

Na osi poziomej znajdź wymagany przepływ, na przykład 2500 m³/h.

Krok 3. Określ opory instalacji

Na osi pionowej znajdź obliczoną stratę ciśnienia, na przykład 350 Pa.

Krok 4. Zaznacz wymagany punkt

Poprowadź pionową linię od wymaganej wydajności i poziomą linię od wymaganego ciśnienia.

Krok 5. Sprawdź charakterystykę wentylatora

Jeżeli punkt znajduje się na charakterystyce albo w dopuszczalnym zakresie pracy, wentylator może osiągnąć wymagane parametry.

Jeżeli wymagany punkt znajduje się powyżej maksymalnej charakterystyki, wentylator nie wytworzy odpowiedniego ciśnienia.

Krok 6. Wyznacz rzeczywisty punkt pracy

Jeżeli dostępna jest krzywa instalacji, znajdź jej przecięcie z charakterystyką wentylatora. Jest to rzeczywisty punkt pracy.

Krok 7. Sprawdź pobór mocy

Dla wybranego punktu odczytaj wymaganą moc. Silnik powinien posiadać odpowiedni zapas i nie może być przeciążony w żadnym dopuszczalnym punkcie pracy.

AMCA zwraca uwagę, że krzywa mocy może mieć różny przebieg w zależności od konstrukcji wentylatora. W niektórych wentylatorach moc rośnie wraz z przepływem, natomiast w innych osiąga maksimum i następnie spada.

Krok 8. Sprawdź sprawność i hałas

Spośród kilku wentylatorów osiągających ten sam punkt pracy należy preferować urządzenie:

• pracujące w stabilnym zakresie,
• osiągające wysoką sprawność,
• posiadające odpowiedni zapas mocy,
• spełniające wymagania akustyczne,
• umożliwiające regulację wydajności.

Charakterystyka mocy wentylatora

Na wykresach katalogowych może znajdować się dodatkowa krzywa oznaczona jako:

• P,
• P₁,
• P₂,
• BHP,
• input power,
• shaft power.

Trzeba zwrócić uwagę, czego dotyczy dana wartość.

P₁ zwykle oznacza moc elektryczną pobieraną z sieci.

P₂ może oznaczać moc mechaniczną dostarczaną na wał.

BHP oznacza moc wymaganą na wale wentylatora, wyrażoną często w koniach mechanicznych.

Dla użytkownika końcowego najważniejszy jest zazwyczaj rzeczywisty pobór mocy elektrycznej całego urządzenia.

Jak odczytywać sprawność wentylatora?

Sprawność może być przedstawiona jako:

• osobna krzywa,
• obszary jednakowej sprawności,
• wartości procentowe przy konkretnych punktach,
• pole zalecanego zakresu pracy.

Najwyższa sprawność występuje zazwyczaj w określonym obszarze charakterystyki, a nie przy maksymalnym przepływie czy maksymalnym ciśnieniu.

Praca daleko od optymalnego zakresu może powodować:

• większe zużycie energii,
• wyższy poziom hałasu,
• turbulencje,
• drgania,
• niestabilną pracę,
• skrócenie trwałości elementów mechanicznych.

AMCA wskazuje, że po lewej stronie maksymalnego ciśnienia może występować niestabilność przepływu i ciśnienia, dlatego punkt pracy powinien znajdować się w stabilnym zakresie określonym przez producenta.

Charakterystyki wentylatora przy różnych obrotach

W przypadku wentylatorów regulowanych na wykresie może znajdować się kilka krzywych odpowiadających różnym prędkościom, na przykład:

• 100% obrotów,
• 80% obrotów,
• 60% obrotów.

Zmniejszenie obrotów przesuwa charakterystykę w dół i w lewo. Wentylator wytwarza wtedy mniejszy przepływ i mniejsze ciśnienie, ale pobiera znacznie mniej energii.

Wentylatory EC często umożliwiają płynną regulację za pomocą sygnału 0–10 V, PWM, komunikacji Modbus albo zewnętrznego regulatora. Wykresy z wieloma krzywymi prędkości pokazują, jakie punkty pracy można uzyskać przy różnych ustawieniach.

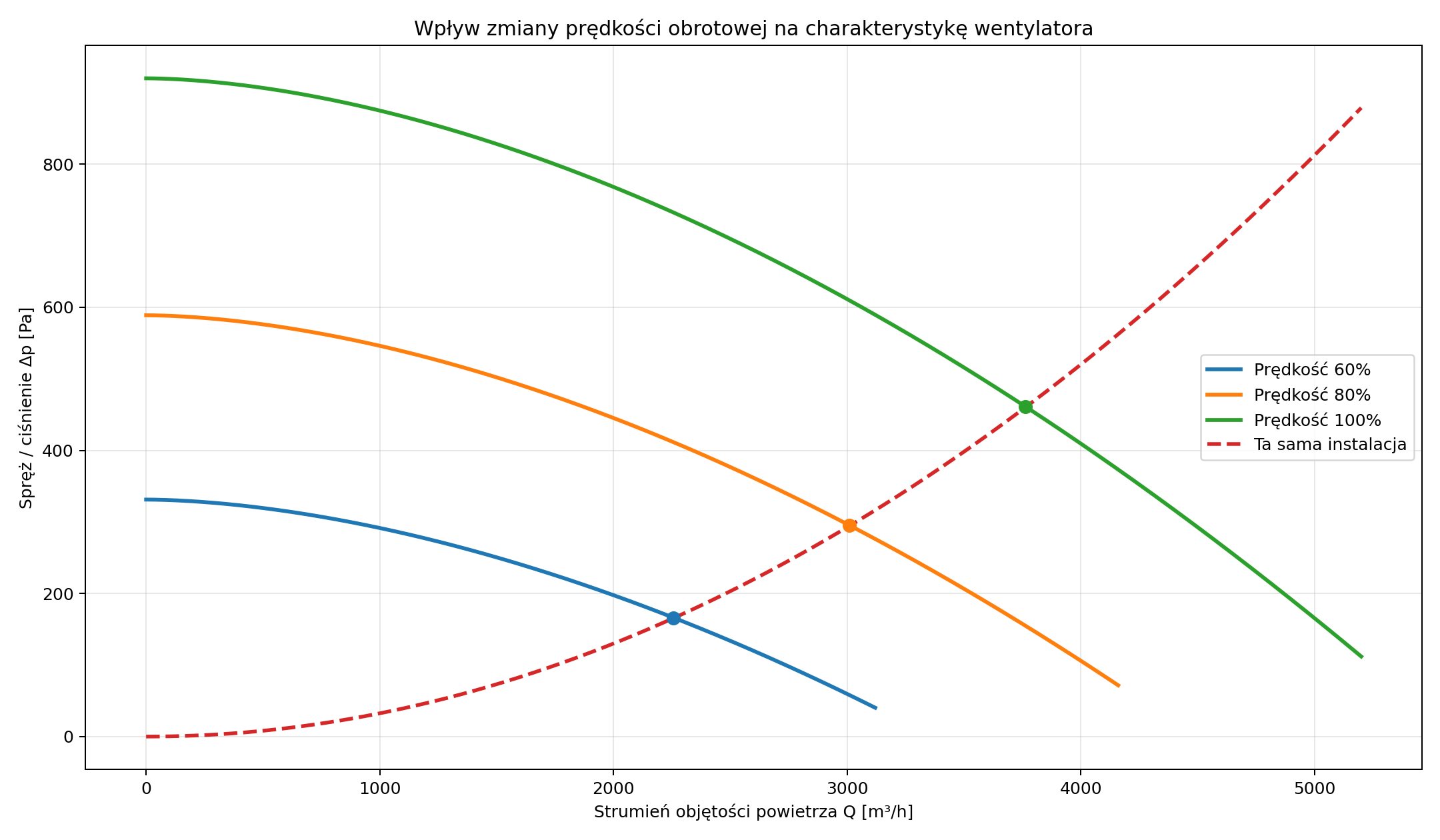

Miejsce na wykres:
„Wpływ zmiany prędkości obrotowej na charakterystykę wentylatora”.

Tekst alternatywny ALT:
„Charakterystyki wentylatora przy 60, 80 i 100 procentach prędkości obrotowej”.

Prawa podobieństwa wentylatorów

Dla tego samego wentylatora, przy podobnych warunkach pracy, można stosować prawa podobieństwa:

Q₂/Q₁ = n₂/n₁

Przepływ zmienia się proporcjonalnie do prędkości obrotowej.

Δp₂/Δp₁ = (n₂/n₁)²

Ciśnienie zmienia się proporcjonalnie do kwadratu prędkości obrotowej.

P₂/P₁ = (n₂/n₁)³

Moc zmienia się proporcjonalnie do sześcianu prędkości obrotowej.

Przykład

Po zmniejszeniu prędkości wentylatora ze 100% do 80% wartości nominalnej:

• przepływ spada teoretycznie do około 80%,
• ciśnienie spada do około 64%,
• zapotrzebowanie na moc spada do około 51%.

Pokazuje to, dlaczego regulacja prędkości może być energetycznie korzystniejsza niż dławienie przepływu przepustnicą.

Prawa te są zależnościami teoretycznymi. Rzeczywiste wyniki mogą różnić się ze względu na sprawność silnika, sposób sterowania, charakterystykę instalacji i ograniczenia urządzenia.

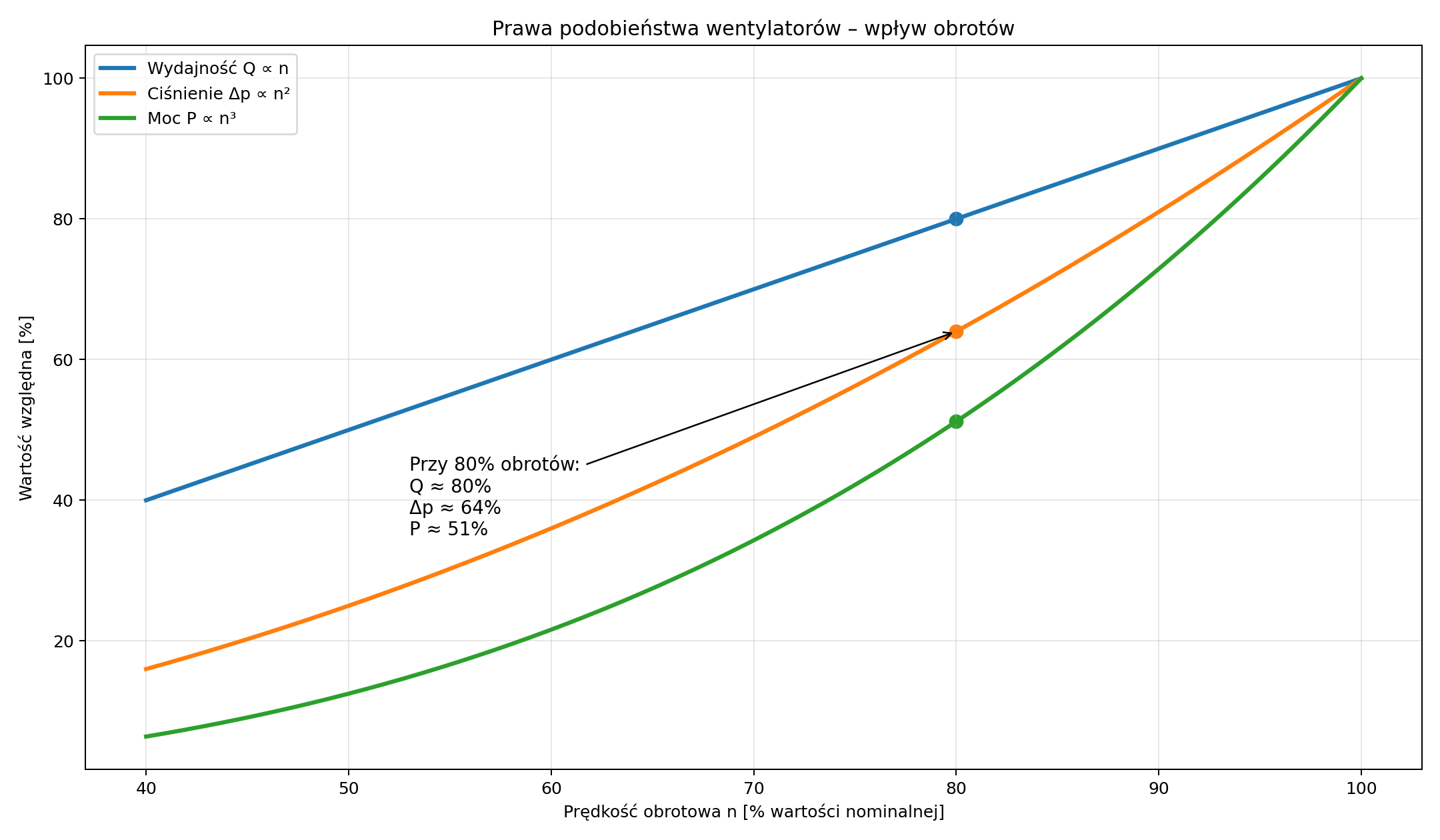

Miejsce na wykres:
„Prawa podobieństwa wentylatorów – wpływ obrotów na wydajność, ciśnienie i moc”.

Tekst alternatywny ALT:
„Zmiana wydajności, ciśnienia i poboru mocy wentylatora w zależności od prędkości obrotowej”.

Wpływ zabrudzonego filtra na punkt pracy

Wraz z zabrudzeniem filtra rośnie opór instalacji. Krzywa oporów przesuwa się w górę, a nowy punkt pracy znajduje się przy:

• mniejszej wydajności,
• większym wymaganym ciśnieniu,
• często większym poziomie hałasu,
• możliwej zmianie poboru mocy.

W systemach ze stałą prędkością obrotową przepływ będzie stopniowo malał. W systemach z regulacją stałego ciśnienia albo stałego przepływu sterownik może zwiększać obroty, co podnosi zużycie energii.

Dlaczego wyniki rzeczywiste mogą różnić się od katalogowych?

Charakterystyki katalogowe są wyznaczane w określonych warunkach pomiarowych. Po zamontowaniu urządzenia mogą pojawić się dodatkowe straty określane jako efekt systemowy.

Powodują go między innymi:

• kolano bezpośrednio przed wlotem,
• kolano bezpośrednio za wylotem,
• nierównomierny napływ powietrza,
• gwałtowne zwężenie kanału,
• zbyt mała odległość od ściany,
• niewłaściwie zamontowana przepustnica,
• brak odpowiedniego prostego odcinka kanału.

Nieprawidłowa zabudowa może zmniejszyć rzeczywistą wydajność, zwiększyć hałas, drgania i pobór energii. Greenheck wskazuje, że niekorzystne warunki na wlocie i wylocie mogą powodować znaczny efekt systemowy, przez który urządzenie nie osiąga parametrów katalogowych.

Najczęstsze błędy przy czytaniu charakterystyk wentylatorów

Wybór na podstawie maksymalnego przepływu

Maksymalna wydajność nie uwzględnia rzeczywistych oporów instalacji.

Pomijanie krzywej oporów

Bez krzywej instalacji nie można dokładnie określić rzeczywistego punktu pracy.

Mylenie ciśnienia statycznego z całkowitym

Porównywane wartości muszą dotyczyć tego samego rodzaju ciśnienia.

Nieuwzględnianie zabrudzenia filtrów

Projekt należy sprawdzić również dla podwyższonego oporu filtra, a nie tylko dla filtra czystego.

Pomijanie poboru mocy

Wentylator może osiągać wymagany przepływ, ale jednocześnie pracować poza dopuszczalnym zakresem silnika.

Ignorowanie poziomu hałasu

Poziom akustyczny należy sprawdzać w rzeczywistym punkcie pracy, a nie tylko dla wartości minimalnej podanej w karcie produktu.

Porównywanie wykresów w różnych jednostkach

Przed porównaniem należy przeliczyć m³/h, m³/s, l/s, Pa i inne jednostki.

Jak dobrać wentylator na podstawie charakterystyki?

Do prawidłowego doboru potrzebne są co najmniej dwie podstawowe wartości:

1. wymagana wydajność powietrza w m³/h,
2. całkowity opór instalacji w Pa.

Następnie należy wybrać wentylator, którego charakterystyka przechodzi przez wymagany punkt i który pracuje w nim:

• stabilnie,
• z wysoką sprawnością,
• bez przeciążenia silnika,
• z akceptowalnym poziomem hałasu,
• z odpowiednią rezerwą na zabrudzenie filtrów.

Nie należy jednak stosować zbyt dużego zapasu. Przewymiarowany wentylator może wymagać ciągłego dławienia albo pracy przy bardzo niskim sygnale sterującym, co nie zawsze zapewnia optymalne warunki eksploatacji.

Podsumowanie

Najważniejszym elementem charakterystyki wentylatora jest punkt pracy, czyli przecięcie charakterystyki urządzenia z krzywą oporów instalacji.

Podczas analizy wykresu należy sprawdzić:

• wydajność Q,
• spręż Δp,
• prędkość obrotową,
• pobór mocy,
• sprawność,
• poziom hałasu,
• dopuszczalny zakres pracy.

Prawidłowo dobrany wentylator powinien nie tylko osiągać wymagany przepływ, ale również pracować stabilnie, energooszczędnie i bez przeciążenia silnika.

Najczęściej zadawane pytania

Czy większa wydajność wentylatora zawsze jest lepsza?

Nie. Zbyt duży wentylator może generować nadmierny przepływ, hałas i niepotrzebne zużycie energii. Urządzenie należy dobrać do punktu pracy instalacji.

Co oznacza wartość Pa przy wentylatorze?

Pa, czyli paskal, jest jednostką ciśnienia. Informuje, jakie opory przepływu może pokonać wentylator przy określonej wydajności.

Dlaczego wentylator nie osiąga wydajności katalogowej?

Najczęstszą przyczyną są opory kanałów, filtrów, kratek, kolan i innych elementów instalacji. Znaczenie może mieć również nieprawidłowy montaż przy wlocie albo wylocie.

Co to jest punkt pracy wentylatora?

Jest to punkt przecięcia charakterystyki wentylatora z krzywą oporów instalacji. Określa rzeczywisty przepływ i ciśnienie podczas pracy.

Jak zmniejszenie obrotów wpływa na pobór energii?

Zgodnie z prawami podobieństwa teoretyczna moc zmienia się proporcjonalnie do sześcianu prędkości obrotowej. Zmniejszenie obrotów do 80% może obniżyć zapotrzebowanie na moc do około 51% wartości początkowej.
