Wentylatory dachowe ISOROOFTEC

Wentylatory dachowe ISOROOFTEC

Wejdź i zapoznaj się z kategorią wentylatorów dachowych Isooroftec Harmann

konstrukcja:

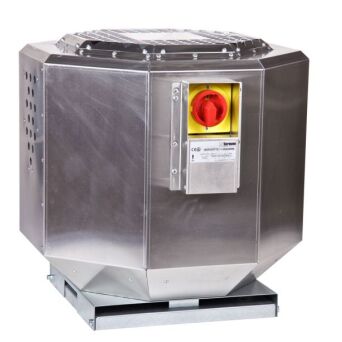

Dachowy wentylator promieniowy wyposażony w silnik zlokalizowany poza strumieniem przepływającego powietrza. Konstrukcja wentylatora składa się z obudowy opartej na kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Obudowa wykonana jest z aluminium odpornego na działanie wody morskiej (AlMg3), izolowana akustycznie wełną mineralną o grubości 40 mm, zabezpieczoną powłoką z włókna szklanego i perforowaną blachą stalową. Uśredniona wartość tłumienia dźwięku dzięki zastosowaniu izolowanej obudowy wynosi 9 dB(A). Wentylator posiada pionowy wylot powietrza zabezpieczony blachą wykonaną z aluminium. W celu ułatwienia czynności serwisowych obudowa wentylatora jest uchylna. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tackę ociekową ułatwiającą odprowadzanie tłuszczu z wnętrza wentylatora. W komplecie dostarczane są także śruby montażowe.

wirnik:
Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu, a co za tym idzie także jego wpływu na parametry pracy wentylatora. Dodatkowo wirnik z łopatkami pochylonymi do tyłu wykazuje wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach. Dzięki temu także pobór mocy jest mniejszy.

napęd i sterowanie:
Jednofazowy asynchroniczny klatkowy silnik elektryczny (230V, 50Hz). Silniki posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w pełnym zakresie, przy pomocy regulatorów transformatorowych. Stopień ochrony IP 54, klasa izolacji F. Konstrukcja wentylatora zapewnia całkowite odizolowanie silnika od strumienia przepływającego powietrza poprzez podwójną warstwę obudowy. Zapobiega to odbieraniu ciepła przez silnik od strumienia przepływającego powietrza. Dodatkowo silniki wyposażone są we własny układ chłodzenia zapewniający wydłużoną, bezawaryjną pracę.

maksymalna temperatura pracy:
do 120 °C

zastosowanie:
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej, a także wszędzie tam, gdzie wymagane jest spełnienie parametrów akustycznych dla urządzeń zamontowanych na dachu (bloki mieszkalne, urzędy, szkoły, szpitale, itp.) Umiejscowienie silnika całkowicie poza strumieniem przepływającego powietrza sprawia, że wentylator ten idealnie nadaje się do zastosowań jako wyciąg oparów znad okapów w kuchniach przemysłowych i obiektach gastronomicznych o temperaturach usuwanego powietrza do 120oC (zgodnie z normą niemiecką VDI 2052). Możliwość zastosowania w dowolnej instalacji odciągowej wymagającej odprowadzania skroplin lub okresowego czyszczenia komory wirnika, np. masarnie, zakłady przetwórstwa spożywczego, stanowiska czyszczenia parą, itp.

Dane techniczne








Typ max
[m3/h]
Δp max
[Pa]
max
[W]
Unom
[V]
Umin - Umax
[V]
nom
[A]
max
[A]
RPM max
[1/min]
Lwa1
[dB(A)]
Lpa2
[dB(A)]
masa
[kg]
nr kat.
ISOROOFTEC 2-225/1500S 1500 650 269 230 110-230 1,2 2,1 2920 71/74 51/43 26,3 13788900
ISOROOFTEC 2-250/2000S 1990 800 384 230 110-230 1,7 3,1 2940 75/76 53/45 28,8 12666700
ISOROOFTEC 2-280/3100S 3100 1000 632 230 110-230 2,8 3,8 2910 76/74 51/43 35,4 12666800
ISOROOFTEC 2-315/3600S 3670 1240 1159 230 110-230 5,1 7,0 2930 81/80 57/49 42,0 13713000
ISOROOFTEC 4-400/3800S 3910 510 467 230 110-230 2,2 2,8 1400 66/68 45/37 49,9 13801100
ISOROOFTEC 4-450/6100S 6130 650 811 230 110-230 3,6 4,5 1450 72/72 49/41 66,7 12667200
ISOROOFTEC 4-500/7400S 7420 800 1365 230 [110-230 6,0 7,6 1455 76/73 50/42 72,0 13805100
ISOROOFTEC 4-560/11900T 11960 1040 2420 3~230/400(Δ/Y) - 4,5 4,7 1480 80/80 57/49 152,0 14504300
ISOROOFTEC 4-630/14300T 14350 1300 4115 3~230/400(Δ/Y) - 8,1 8,5 1490 91/86 63/55 163,0 14504400


karta katalogowa

Sortuj po: Nazwie Arrow_up | Cenie | Najnowszym
Pełna lista Skrócona lista Lista alternatywna
Wentylator dachowy ISOROOFTEC 2-225/1500S
Wentylator dachowy ISOROOFTEC 2-225/1500S 3 083,00 zł 3 792,09 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 2-250/2000S
Wentylator dachowy ISOROOFTEC 2-250/2000S 3 217,00 zł 3 956,91 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 2-280/3100S
Wentylator dachowy ISOROOFTEC 2-280/3100S 3 586,00 zł 4 410,78 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 2-315/3600S
Wentylator dachowy ISOROOFTEC 2-315/3600S 3 686,00 zł 4 533,78 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 4-400/3800S
Wentylator dachowy ISOROOFTEC 4-400/3800S 4 357,00 zł 5 359,11 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 4-450/6100S
Wentylator dachowy ISOROOFTEC 4-450/6100S 5 127,00 zł 6 306,21 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 4-500/7400S
Wentylator dachowy ISOROOFTEC 4-500/7400S 5 295,00 zł 6 512,85 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 4-560/11900T
Wentylator dachowy ISOROOFTEC 4-560/11900T 7 036,00 zł 8 654,28 zł Dodaj do koszyka
Wentylator dachowy ISOROOFTEC 4-630/14300T
Wentylator dachowy ISOROOFTEC 4-630/14300T 8 444,00 zł 10 386,12 zł Dodaj do koszyka
Nazwa Netto Brutto
