Wentylatory promieniowe HPB-F 200Hz

Wentylatory promieniowe HPB-F 200Hz

Wysokociśnieniowy wentylator promieniowy – zastosowanie

Wysokociśnieniowy wentylator promieniowy przeznaczony jest do transportu nieagresywnych i niewybuchowych gazów oraz czystego powietrza bez zanieczyszczeń stałych. Konstrukcja urządzenia umożliwia zastosowanie go w instalacjach przemysłowych wymagających wysokiego ciśnienia oraz stabilnych parametrów pracy.

Wentylator sprawdzi się m.in. w takich zastosowaniach jak:

  • transport pneumatyczny,

  • nadmuch powietrza w systemach i instalacjach suszenia,

  • maszyny przemysłu graficznego i poligraficznego,

  • urządzenia do obróbki tworzyw sztucznych,

  • systemy nadmuchu powietrza do procesów spalania,

  • instalacje obróbki termicznej,

  • piece przemysłowe i piece topialne,

  • inne instalacje technologiczne wymagające wysokociśnieniowego nadmuchu powietrza.

Konstrukcja wentylatora

Wentylator został zaprojektowany do pracy w wymagających instalacjach przemysłowych. Zastosowanie wytrzymałych materiałów oraz bezpośredniego napędu zapewnia wysoką niezawodność i stabilność parametrów pracy.

Najważniejsze cechy konstrukcyjne:

  • wysokociśnieniowa konstrukcja promieniowa,

  • napęd bezpośredni,

  • wirnik spawany z blachy aluminiowej,

  • łopatki wirnika typu B,

  • wirnik wyważany dynamicznie zgodnie z normą ISO 1940-1,

  • obudowa wykonana z odlewanego aluminium,

  • podstawa spawana z blachy stalowej,

  • silnik zamontowany na podstawie wyposażonej w wibroizolatory,

  • standardowa figura wykonania LG270,

  • wentylator malowany w kolorze RAL 7042 – szary,

  • silnik w standardowym kolorze producenta.

Warunki pracy

  • maksymalna temperatura tłoczonego medium: 80°C,

  • dopuszczalna temperatura otoczenia silnika: od -15°C do +40°C.

Silnik elektryczny

Wentylator wyposażony jest w przemysłowy asynchroniczny silnik trójfazowy, przystosowany do współpracy z odpowiednio dobranym przetwornikiem częstotliwości.

Parametry silnika:

  • zasilanie: 400 V Δ,

  • częstotliwość znamionowa: 200 Hz,

  • silnik asynchroniczny, trójfazowy,

  • stopień ochrony: IP55,

  • klasa izolacji: F,

  • zabezpieczenie termiczne: czujniki PTC.

Dostępne wykonania specjalne

Na zamówienie wentylator może zostać wykonany w konfiguracji dostosowanej do indywidualnych wymagań instalacji.

Dostępne opcje obejmują m.in.:

  • dowolną figurę wykonania LG lub RD,

  • malowanie w kolorze innym niż standardowy RAL 7042,

  • silnik o innym stopniu ochrony IP,

  • silnik wyposażony w dodatkowe czujniki,

  • dodatkowy system chłodzenia silnika,

  • wykonanie przystosowane do temperatur otoczenia poniżej -20°C,

  • wykonanie do pracy w temperaturze otoczenia powyżej +40°C.

Wymagania dotyczące przetwornika częstotliwości

Przetwornik częstotliwości zasilający silnik musi być odpowiednio dobrany i skonfigurowany zgodnie z charakterystyką U(f) wymaganą przez producenta silnika.

Gdzie:

  • U – znamionowe napięcie pracy silnika,

  • f – częstotliwość pracy wynosząca maksymalnie 200 Hz.

Nieprawidłowe ustawienie parametrów przetwornika może powodować nieproporcjonalny wzrost poboru prądu oraz uniemożliwić osiągnięcie przez silnik znamionowej prędkości obrotowej.

Ważne informacje dotyczące eksploatacji

Nie wolno ustawiać na przetworniku częstotliwości wyższej niż 200 Hz, jeżeli taka wartość została podana na tabliczce znamionowej urządzenia.

Przekroczenie dopuszczalnej częstotliwości może spowodować:

  • przeciążenie silnika,

  • przekroczenie dopuszczalnej prędkości obrotowej,

  • uszkodzenie silnika,

  • mechaniczne uszkodzenie wentylatora.

Na przetworniku nie należy również aktywować funkcji „boost”, ponieważ może ona powodować nadmierne nagrzewanie silnika napędowego.

W celu zapewnienia właściwej ochrony termicznej silnika należy podłączyć czujniki temperatury PTC do odpowiednich wejść przetwornika częstotliwości.

Wysokociśnieniowy wentylator przemysłowy – niezawodne rozwiązanie do instalacji technologicznych

Solidna konstrukcja, aluminiowy wirnik, bezpośredni napęd oraz możliwość wykonania urządzenia w wielu wariantach sprawiają, że wentylator może być stosowany w szerokiej gamie przemysłowych systemów transportu powietrza, suszenia, spalania i obróbki termicznej.

Możliwość indywidualnej konfiguracji pozwala dopasować wykonanie wentylatora do parametrów konkretnej instalacji oraz warunków środowiskowych.

karta katalogowa

Wentylator promieniowy HPB-F-020-220T

Wentylator promieniowy HPB-F-020-220T

Wysokociśnieniowy wentylator promieniowy Wysokociśnieniowy wentylator promieniowy przeznaczony jest do transportu nieagresywnych i niewybuchowych gazów oraz czystego powietrza bez zanieczyszczeń. Sprawdza się w instalacjach przemysłowych wymagających wysokiego ciśnienia i stabilnej pracy. Zastosowanie transport pneumatyczny, systemy suszenia i nadmuchu, maszyny poligraficzne i do obróbki tworzyw sztucznych, instalacje spalania i obróbki termicznej, piece przemysłowe i topialne. Najważniejsze cechy wysokociśnieniowy wentylator promieniowy z napędem bezpośrednim, aluminiowy, spawany wirnik z łopatkami typu B, dynamiczne wyważenie zgodnie z ISO 1940-1, obudowa z odlewanego aluminium, stalowa podstawa z wibroizolatorami, maksymalna temperatura medium: 80°C, temperatura otoczenia silnika: od -15°C do +40°C, standardowa figura wykonania: LG270, kolor wentylatora: RAL 7042. Silnik asynchroniczny, trójfazowy...

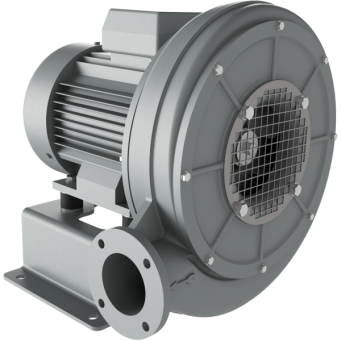

Wentylator promieniowy HPB-F-025-1100T
