Konstrukcja

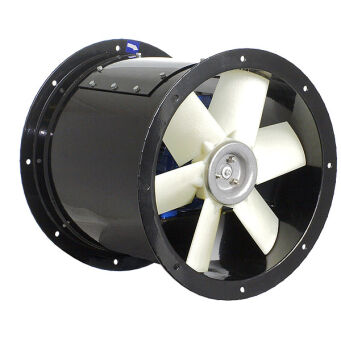

Wentylator osiowy przeznaczony do montażu kanałowego. Obudowa spawana z blachy stalowej malowana farbą proszkową. Wirnik z poliamidu wzmacnianego włóknem szklanym, piasta aluminiowa. Wentylatory mogą pracować w temperaturze -15°C +40°C. Kierunek przepływu wirnik-silnik. Na życzenie mogą być dostarczone urządzenia dostosowane do indywidualnych potrzeb klienta, w tym: wentylatory przeznaczone do pracy w temperaturach poniżej -15°C lub powyżej 40°C, wyposażone w niestandardowe obudowy (korekta długości, średnicy, zmiana rodzaju blachy na nierdzewną lub ocynkowaną) Na zamówienie wentylatory mogą być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 9005 - czarny). Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o.o.
Silnik elektryczny
Asynchroniczny, trójfazowy 220-240/380-420V, 50Hz lub jednofazowy 220-240V, 50Hz z kondensatorem.
Silniki są wykonane zgodnie ze standardem IEC 60072 i IEC 60034, posiadają znak CE.
Klasa izolacji F, stopień ochrony IP55.
Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie.
Zastosowanie
Wentylatory AFC są stosowane w instalacjach wentylacyjnych, gdzie wentylator jest połączony do kanałów od strony wlotu i wylotu.
Zwarta i masywna konstrukcja wentylatorów AFC oraz możliwość wykonania wentylatorów w wersjach specjalnych pozwala na szerokie zastosowania ich w wentylacji m.in.:
- ogólna wentylacja lokali handlowych i hal przemysłowych
- wentylacja magazynów i składów magazynowych
- wentylacja garaży i budynków użyteczności publicznej etc.
| Nazwa | Bieg | Napięcie nominalne [V] |
Obroty max [obr/min] |
Moc max [W] |
Natęż. max [A] |
Wydajn. max [m3/h] |
Ciśnienie stat. [Pa] |
Masa [kg] |
Temp. min. [oC] |
Temp. max. [oC] |
|---|---|---|---|---|---|---|---|---|---|---|
| AFC/2-250-025S RU | 230 | 2850 | 250 | 1.8 | 2250 | 360 | 15 | -15 | 40 | |
| AFC/2-315-037S RU | 230 | 2860 | 370 | 2.5 | 3400 | 450 | 17 | -15 | 40 | |
| AFC/2-355-055S | 230 | 2860 | 550 | 3.4 | 4500 | 470 | 30 | -15 | 40 | |
| AFC/2-250-025T | 400 | 2760 | 250 | 0.65 | 2250 | 360 | 15 | -15 | 40 | |
| AFC/2-250-037T | 400 | 2800 | 370 | 1 | 2600 | 400 | 15 | -15 | 40 | |
| AFC/2-315-037T | 400 | 2800 | 370 | 1 | 3400 | 450 | 17 | -15 | 40 | |
| AFC/2-315-075T IE2 | 400 | 2800 | 750 | 1.9 | 5000 | 500 | 20 | -15 | 40 | |
| AFC/2-355-055T | 400 | 2790 | 550 | 1.35 | 4500 | 470 | 30 | -15 | 40 | |
| AFC/2-355-110T IE2 | 400 | 2780 | 1100 | 2.5 | 5700 | 600 | 35 | -15 | 40 | |
| AFC/2-400-150T IE2 | 400 | 2800 | 1500 | 3.4 | 7800 | 575 | 37 | -15 | 40 | |
| AFC/2-450-220T | 400 | 2800 | 2200 | 4.7 | 9500 | 740 | 57 | -15 | 40 | |
| AFC/2-450-300T IE2 | 400 | 2800 | 3000 | 6.5 | 12500 | 850 | 57 | -15 | 40 | |
| AFC/2-500-300T IE2 | 400 | 2800 | 3000 | 6.5 | 15000 | 840 | 60 | -15 | 40 | |
| AFC/4-560-150 | 400 | 1440 | 1500 | 4.3 | 14000 | 270 | 65 | -15 | 40 | |
| AFC/4-630-220 IE2 | 400 | 1420 | 2200 | 4.8 | 18200 | 452 | 75 | -15 | 40 | |
| AFC/4-710-400 IE2 | 400 | 1440 | 4000 | 8.1 | 25500 | 510 | 80 | -15 | 40 | |
| AFC/4-800-400T IE2 | 400 | 1440 | 4000 | 8.1 | 30000 | 620 | 85 | -15 | 40 | |
| AFC/4-900-400 | 400 | 1440 | 4000 | 8.1 | 32500 | 545 | 90 | -15 | 40 | |
| AFC/4-900-750 IE3 | 400 | 1440 | 7500 | 14.4 | 43500 | 670 | 108 | -15 | 40 | |
| AFC/4-1000-1100 IE3 | 400 | 1440 | 11000 | 21.2 | 55000 | 680 | 160 | -15 | 40 | |
| AFC/6-1250-1100 IE3 | 400 | 960 | 11000 | 22.2 | 75000 | 670 | 230 | -15 | 40 | |
| AFC/6-1500-1100 IE3 | 400 | 960 | 11000 | 22.2 | 80000 | 708 | 350 | -15 | 40 | |
| AFC/8-2000-1100 | 400 | 700 | 11000 | 25.1 | 120000 | 455 | 500 | -15 | 40 |
