Wentylatory promieniowe MPA

Wentylatory promieniowe MPA

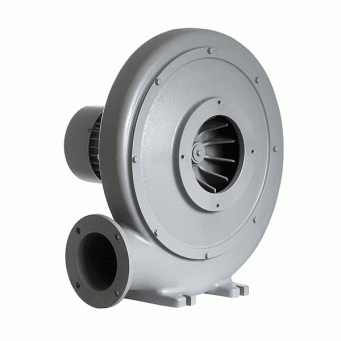

Wentylatory promieniowe MPA Venture Industries

Zastosowanie
Wentylatory MPA mają wiele zastosowań w systemach odciągania zanieczyszczonego powietrza i transportu pneumatycznego. Typowe zastosowania:

  • odciągi miejscowe, osuszacze, układy suszenia
  • transport wiórów, trocin, granulatów
  • odciągi spalin samochodowych

Konstrukcja
Średniociśnieniowe wentylatory promieniowe o napędzie bezpośrednim. Wirnik w modelach od 03 do 290 standardowo ze stopów aluminium, w modelu 350 i 600 stalowe spawane z prostymi łopatkami przystosowane do transportu mediów zanieczyszczonych (spaliny, pyły, wióry, granulaty, etc.). Wyważane dynamicznie wg ISO 1940. Obudowa ze stopów aluminium, malowana. Wirniki spawane ze stali kwasoodpornej, ze stopów miedzi jak również obudowy żeliwne mogą być wykonane na życzenie. Wentylatory MPA wykonywane są standardowo w figurze LG 270.
W wentylatorach MPA 160T, MPA 290T, MPA 350T i MPA 600T istnieje możliwość zmiany figury. Na zamówienie wentylator może być dostarczony w dowolnym kolorze z palety RAL (standardowo RAL 7042 - szary). Maksymalna temperatura tłoczonego medium 80oC. Temperatura otoczenia silnika -15oC do 40oC. Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o.o.

Silnik elektryczny
Asynchroniczny, trójfazowy 220–240/380–420V, 50Hz lub jednofazowy 220–240V, 50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardem IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi), mogą być dostarczone na życzenie.


Nazwa Bieg Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
MPA 03S   230 2760 180 1.8 410 1270 9 -20 80
MPA 03T Y 400 2800 180 0.55 410 1270 8.5 -20 80
MPA 25S   230 2760 180 1.8 360 1290 9 -20 80
MPA 25T Y 400 2800 180 0.55 360 1290 8.5 -20 80
MPA 40S   230 2800 370 2.9 390 2100 16 -20 80
MPA 40T Y 400 2800 370 1.02 390 2100 14.5 -20 80
MPA 50S   230 2800 550 4 690 2220 16.5 -20 80
MPA 50T Y 400 2800 550 1.35 690 2220 15 -20 80
MPA 80S   230 2820 750 5.2 700 2250 20.5 -20 80
MPA 80T Y 400 2820 750 1.9 700 2250 18.5 -20 80
MPA 90S   230



karta katalogowa

Wentylator promieniowy MPA 03S

Wentylator promieniowy MPA 03S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 03S

brutto: 1 713,39 zł
(netto: 1 393,00 zł)
Wentylator promieniowy MPA 03T

Wentylator promieniowy MPA 03T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 03T

brutto: 1 676,49 zł
(netto: 1 363,00 zł)
Wentylator promieniowy MPA 160T

Wentylator promieniowy MPA 160T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 160T

Wentylator promieniowy MPA 25S

Wentylator promieniowy MPA 25S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 25S

brutto: 1 805,64 zł
(netto: 1 468,00 zł)
Wentylator promieniowy MPA 25T

Wentylator promieniowy MPA 25T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 25T

brutto: 1 894,20 zł
(netto: 1 540,00 zł)
Wentylator promieniowy MPA 290T

Wentylator promieniowy MPA 290T

WENTYLATOR PROMIENIOWY 400V,50Hz MPA 290T

Wentylator promieniowy MPA 40S

Wentylator promieniowy MPA 40S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 40S

brutto: 2 325,93 zł
(netto: 1 891,00 zł)
Wentylator promieniowy MPA 40T

Wentylator promieniowy MPA 40T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 40T

brutto: 2 570,70 zł
(netto: 2 090,00 zł)
Wentylator promieniowy MPA 50S

Wentylator promieniowy MPA 50S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 50S

brutto: 3 185,70 zł
(netto: 2 590,00 zł)
Wentylator promieniowy MPA 50T

Wentylator promieniowy MPA 50T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 50T

brutto: 3 067,62 zł
(netto: 2 494,00 zł)
Wentylator promieniowy MPA 50T

Wentylator promieniowy MPA 50T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 50T

brutto: 2 448,93 zł
(netto: 1 991,00 zł)
Wentylator promieniowy MPA 80S

Wentylator promieniowy MPA 80S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 80S

brutto: 3 480,90 zł
(netto: 2 830,00 zł)
Wentylator promieniowy MPA 80T

Wentylator promieniowy MPA 80T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 80T

brutto: 4 046,70 zł
(netto: 3 290,00 zł)
Wentylator promieniowy MPA 90S

Wentylator promieniowy MPA 90S

WENTYLATOR PROMIENIOWY 230V,50HZ MPA 90S

brutto: 4 009,80 zł
(netto: 3 260,00 zł)
Wentylator promieniowy MPA 90T

Wentylator promieniowy MPA 90T

WENTYLATOR PROMIENIOWY 230/400V,50Hz MPA 90T

brutto: 4 205,37 zł
(netto: 3 419,00 zł)
