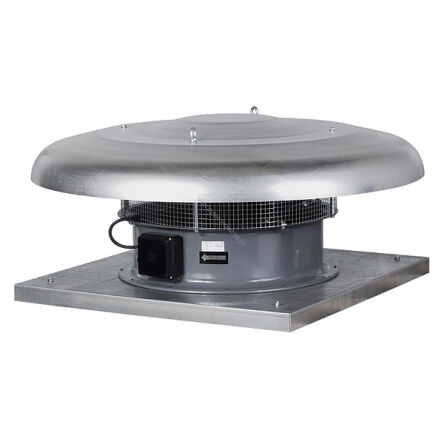

Wentylator dachowy HCTT/4-355-B

Zastosowanie
Wentylacja nawiewna lub wywiewna magazynów, hal sklepowych i przemysłowych, budynków gospodarczych w rolnictwie, kuchni przemysłowych, etc.

Konstrukcja
Wentylator dachowy osiowy z wylotem poziomym. Dostępny w dwóch wersjach: nawiewnej "A" i wywiewnej "B". Podstawa wykonana z galwanizowanej blachy stalowej. Pokrywa wykonanaz tłoczonej blachy aluminiowej. Wirnik odlany w całości z tworzywa sztucznego wzmacnianego włóknem szklanym (modele od 315 do 560) lub składany z łopatek z tworzywa mocowanych na piaście aluminiowej (modele od 630 do 1000). Temperatura pracy od -40°C do +70°C. Wersje przeciwwybuchowe zgodne z dyrektywą ATEX dostępne na życzenie:

  • wersje wzmocnione II2G EexellT3
  • wersje ogniotrwałe (tylko dla modeli 800, 900, 1000 z silnikami 4- lub 6-biegunowymi)
    II2G EexdllBT5 lub EexdllCT4.

Silnik elektryczny
Wentylatory wyposażone są w asynchroniczne silniki, jednofazowe 230V, 50Hz lub trójfazowe 400V 50Hz. Klasa izolacji F, IP 65 (z wyjątkiem modeli 800 – IP 55). Termiczne zabezpieczenie przed przeciążeniem (z wyjątkiem modeli 800). Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w modelach do 630 włącznie (z wyjątkiem modeli HCTB/4-560, HCTB/4-630). Trójfazowe modele mogą być przełączane Y/Δ przy zasilaniu 380-415V, 50Hz co umożliwia pracę z dwoma prędkościami obrotowymi.

Nazwa Bieg Napięcie
nominalne [V]		 Obroty
max [obr/min]		 Moc max
[W]		 Natęż. max
[A]		 Wydajn. max
[m3/h]		 Ciśnienie
stat. [Pa]		 Masa
[kg]		 Temp.
min.
[oC]		 Temp.
max.
[oC]
HCTB/4-315-B   230 1300 100 0.59 1930 118 14.4 -40 70
HCTB/4-355-B   230 1255 200 0.96 2680 118 15.8 -40 70
HCTB/4-400-B   230 1290 340 1.64 3700 158 16.5 -40 70
HCTB/4-450-B   230 1290 480 2.3 5600 218 23.5 -40 70
HCTB/4-500-B   230 1290 650 3 7100 237 25.5 -40 70
HCTB/4-560-B   230 1200 980 4.9 9820 295 40 -40 70
HCTB/4-630-B   230 1290 1700 7.6 13000 345 42.6 -40 70
HCTB/6-450-B   230 835 220 1.15 3900 121 23.5 -40 70
HCTB/6-500-B   230 840 290 1.6 4600 135 25.4 -40 70
HCTB/6-560-B   230 900 420 2.4 6850 133 40 -40 70
HCTB/6-630-B   230 800 510 2.56 8400 155 42.6 -40 70
HCTT/4-315-B D 400 1300 150 0.34 1930 118 14.4 -40 70
HCTT/4-315-B Y 400 1300 150 0.34 1500 88 14.4 -40 70
HCTT/4-355-B D 400 1260 200 0.46 2680 118 15.8 -40 70
HCTT/4-355-B Y 400 1260 200 0.46 2000 80 15.8 -40 70
HCTT/4-400-B D 400 1350 300 0.8 3700 158 16.5 -40 70
HCTT/4-400-B Y 400 1350 300 0.8 2900 125 16.5 -40 70
HCTT/4-450-B D 400 1230 500 1 5600 218 23.5 -40 70
HCTT/4-450-B Y 400 1230 500 1 4500 159 23.5 -40 70
HCTT/4-500-B D 400 1350 660 1.6 7100 237 25.4 -40 70
HCTT/4-500-B Y 400 1350 660 1.6 5850 195 25.4 -40 70
HCTT/4-560-B D 400 1320 1210 2.3 9820 295 40 -40 70
HCTT/4-560-B Y 400 1320 1210 2.3 7600 210 40 -40 70
HCTT/4-630-B D 400 1290 1600 3.2 13000 340 42.6 -40 70
HCTT/4-710-B   400 1300 2200 4 18400 255 60 -40 70
HCTT/4-800-B   400 1400 3000 7.3 23800 480 67 -20 40
HCTT/4-900-B   400 1400 4000 9.5 30000 425 77 -20 40
HCTT/4-1000-B   400 1450 5500 12 38500 410 123 -20 40
HCTT/6-450-B D 400 835 190 0.48 3900 121 23.5 -40 70
HCTT/6-450-B Y 400 835 190 0.48 3000 73 23.5 -40 70
HCTT/6-500-B D 400 830 250 0.57 4600 135 25.4 -40 70
HCTT/6-500-B Y 400 830 250 0.57 3500 76 25.4 -40 70
HCTT/6-560-B D 400 850 410 0.93 6850 133 40 -40 70
HCTT/6-560-B Y 400 850 410 0.93 5400 77 40 -40 70
HCTT/6-630-B D 400 810 600 1.18 8400 155 42.6 -40 70
HCTT/6-630-B Y 400 810 600 1.18 6400 90 42.6 -40 70
HCTT/6-710-B D 400 900 1100 3.3 12700 120 54 -40 70
HCTT/6-800-B   400 930 750 2.5 15800 210 57 -20 40
HCTT/6-900-B   400 930 1100 3.5 20000 190 67 -20 40
HCTT/6-1000-B   400 930 1500 4.5 24700 170 108 -20 40
HCTT/8-710-B   400 670 370 1.2 9500 66 52 -40 70
HCTT/8-800-B   400 700 370 1.9 11900 120 57 -20 40
HCTT/8-900-B   400 700 550 2.3 15000 102 67 -20 40
HCTT/8-1000-B   400 700 750 2.8 18600 95 108 -20 40
HCTB/4-315-A   230 1300 100 0.54 2150 48 14.4 -40 70
HCTB/4-355-A   230 1255 200 0.96 3250 53 15.8 -40 70
HCTB/4-400-A   230 1200 340 1.64 4720 64 16.5 -40 70
HCTB/4-450-A   230 1290 480 2.3 6670 90 23.5 -40 70
HCTB/4-500-A   230 1290 650 3.1 8440 137 25.4 -40 70
HCTB/4-560-A   230 1250 980 4.9 11400 162 40 -40 70
HCTB/4-630-A   230 1200 1700 7.6 15300 175 42.6 -40 70
HCTB/6-450-A   230 835 220 1.1 4400 42 23.5 -40 70
HCTB/6-500-A   230 840 290 1.5 5500 56 25.4 -40 70
HCTB/6-560-A   230 900 420 2.3 7900 77 40 -40 70
HCTB/6-630-A   230 900 510 2.5 9900 74 42.6 -40 70
HCTT/4-315-A D 400 1360 150 0.34 2150 48 14.4 -40 70
HCTT/4-315-A Y 400 1360 150 0.34 1820 20 14.4 -40 70
HCTT/4-355-A D 400 1350 200 0.46 3250 53 15.8 -40 70
HCTT/4-355-A Y 400 1350 200 0.46 2520 35 15.8 -40 70
HCTT/4-400-A D 400 1380 300 0.8 4720 64 16.5 -40 70
HCTT/4-400-A Y 400 1380 300 0.8 3900 38 16.5 -40 70
HCTT/4-450-A D 400 1350 500 0.95 6670 90 23.5 -40 70
HCTT/4-450-A Y 400 1350 500 0.95 5250 54 23.5 -40 70
HCTT/4-500-A D 400 1380 660 1.6 8440 137 25.4 -40 70
HCTT/4-500-A Y 400 1380 660 1.6 7000 83 25.4 -40 70
HCTT/4-560-A D 400 1380 1210 2.3 11400 162 40 -40 70
HCTT/4-560-A Y 400 1380 1210 2.3 9800 103 40 -40 70
HCTT/4-630-A D 400 1360 1600 3 15300 173 42.6 -40 70
HCTT/4-710-A   400 1300 2200 4 20500 220 60 -40 70
HCTT/4-800-A   400 1400 3000 7.3 26600 475 67 -20 40
HCTT/4-900-A   400 1400 4000 9.5 35900 540 77 -20 40
HCTT/4-1000-A   400 1400 5500 12 44900 680 123 -20 40
HCTT/6-450-A D 400 835 190 0.48 4400 42 23.5 -40 70
HCTT/6-450-A Y 400 835 190 0.48 3600 17 23.5 -40 70
HCTT/6-500-A D 400 830 250 0.57 5500 56 25.4 -40 70
HCTT/6-500-A Y 400 830 250 0.57 4500 39 25.4 -40 70
HCTT/6-560-A D 400 850 410 0.93 7900 77 40 -40 70
HCTT/6-560-A Y 400 850 410 0.93 6700 62 40 -40 70
HCTT/6-630-A D 400 810 600 1.18 9900 74 42.6 -40 70
HCTT/6-630-A Y 400 810 600 1.18 7800 47 42.6 -40 70
HCTT/6-710-A   400 900 1100 3.3 14200 105 54 -40 70
HCTT/6-800-A   400 930 750 2.5 17700 210 57 -20 40
HCTT/6-900-A   400 930 1100 3.5 23800 240 67 -20 40
HCTT/6-1000-A   400 930 1500 4.5 28800 280 108 -20 40
HCTT/8-710-A   400 670 370 1.2 10600 60 52 -40 70
HCTT/8-800-A   400 700 370 1.9 13300 120 57 -20 40
HCTT/8-900-A   400 700 550 2.3 18000 135 67 -20 40
HCTT/8-1000-A   400 700 750 2.8 21700 160 105 -20 40
