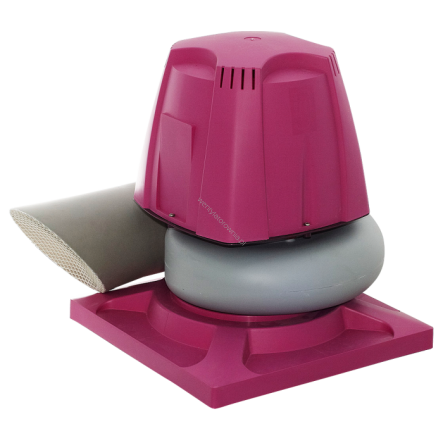

Wentylator promieniowy RVISP/8-35-150T

  • Dodaj recenzję:
  • Producent: Soler&Palau
  • Dostępność: Brak
    Czas realizacji: 8-12 tygodni

Zastosowanie
Wentylatory RVISP są przeznaczone do transportu medium zawierającego agresywne związki chemiczne (opary kwasów, zasad), do odprowadzania pyłów, dymu, spalin, itp. Odpowiednie do pracy w odciągach i digestoriach, zakładach chemicznych.

Konstrukcja
Niskociśnieniowy wentylator promieniowy o napędzie bezpośrednim. Obudowa, wirnik, tarcza silnika i wlot wykonane ze wzmacnianego promieniami UV polipropylenu. Obudowa stanowi jednorodną bryłę. Wirnik z łopatkami pochylonymi do przodu, wyważany dynamicznie wg ISO 1940. Tarcza silnika i wlot przykręcane do obudowy nierdzewnymi wkrętami, szczelność obudowy zapewnia dodatkowa uszczelka gumowa między wlotem i tarczą silnika a obudową. Silnik standardowo przykręcany do podstawy z blachy stalowej, malowanej proszkowo na kolor szary RAL 7042, na życzenie podstawka z blachy nierdzewnej. Istnieje możliwość dostawy wentylatora bez podstawki. Wentylator standardowo wykonywany w figurze LG90. Na życzenie wentylatory mogą być wykonane w ośmiu figurach LG i RD co 45°, za wyjątkiem wentylatora Seat 35, który dostępny jest tylko w figurach LG. Wentylatory w innych figurach na życzenie (wielkość 35 tylko w wykonaniu LG). Wentylator wykonany jest zgodnie z AMCA 210-85 i ISO 5801. Wentylatory posiadają znak CE. Maksymalna temperatura tłoczonego medium 40°C. Temperatura otoczenia silnika -15°C do 40°C. Wykonania niestandardowe i specjalne wymagają ustaleń z Venture Industries Sp. z o.o.

Silnik elektryczny
Asynchroniczny, trójfazowy 230/400V-50Hz, lub jednofazowy 230V-50Hz z kondensatorem. Silniki są wykonane zgodnie ze standardami IEC 60072 i IEC 60034, posiadają znak CE. Klasa izolacji F, stopień ochrony IP 55. Silniki na inne napięcie i częstotliwość, o podwyższonym stopniu ochrony, przystosowane do regulacji napięciowej lub przetwornicą częstotliwości, z niezależnym chłodzeniem, z czujnikami (bimetalowymi lub pozystorowymi) mogą być dostarczane na życzenie.

Wykonania specjalne
Specjalne wykonania wentylatorów chemoodpornych są zgodne z wymogami dyrektywy 94/9/CE "ATEX" dotyczące urządzeń przeznaczonych do użytku w przestrzeniach zagrożonych wybuchem. Charakterystyki ww. tak jak wentylatorów w wykonaniu standardowym.

Nazwa Napięcie
nominalne [V]
Obroty
max [obr/min]
Moc max
[W]
Natęż. max
[A]
Wydajn. max
[m3/h]
Ciśnienie
stat. [Pa]
Masa
[kg]
Temp.
min.
[oC]
Temp.
max.
[oC]
RVISP/6-15-018T 400 880 180 0.85 280 46 6 -15 40
RVISP/4-15-025T 400 1350 250 0.77 440 110 12 -15 40
RVISP/4-15-025S 230 1350 250 2.5 440 110 8 -15 40
RVISP/2-15-037T 400 2730 370 1 860 430 10.2 -15 40
RVISP/2-15-037S 230 2800 370 3.1 860 430 8.5 -15 40
RVISP/6-20-018T 400 880 180 0.85 860 115 9.7 -15 40
RVISP/4-20-025T 400 1350 250 0.75 1320 240 12 -15 40
RVISP/4-20-025S 230 1350 250 2.5 1320 240 8.7 -15 40
RVISP/2-20-075T IE2 400 2880 750 1.8 1400 1040 13.2 -15 40
RVISP/2-20-075S 230 2820 750 5.4 1400 1040 14.4 -15 40
RVISP/2-20-110T IE2 400 2880 1100 2.7 1950 1040 15.7 -15 40
RVISP/2-20-110S 230 2820 1100 7.9 1950 1040 20.5 -15 40
RVISP/6-25-018T 400 880 180 0.85 1550 150 11.1 -15 40
RVISP/4-25-037T 400 1380 370 1.2 2410 370 12.1 -15 40
RVISP/4-25-037S 230 1360 370 3.1 2410 370 12.1 -15 40
RVISP/2-25-220T IE2 400 2890 2200 5.1 2000 1450 20.9 -15 40
RVISP/2-25-300T IE2 400 2890 3000 3.6 3450 1450 25.7 -15 40
RVISP/6-30-055T 400 900 550 1.65 3050 220 27 -15 40
RVISP/4-30-150T IE2 400 1440 1500 3.7 4820 560 17.15 -15 40
RVISP/4-30-150S 230 1400 1100 9.7 4820 560 22.6 -15 40
RVISP/8-35-150T 400 710 1500 4.2 5500 280 59 -15 40
RVISP/6-35-220T IE2 400 950 2200 5.5 7000 450 46 -15 40
RVISP/4-35-550T IE2 400 1455 5500 11.9 8400 1090 50 -15 40
RVISP/4-35-750T IE2 400 1460 7500 15.3 10100 1090 53 -15 40
